問題1:標準PoE和Passive PoE有什么區別?
標準PoE:遵循IEEE802.3af或者IEEE802.3at標準,供電設備與受電設備之間通過協議進行協商,提供動態功耗的供電技術。
Passive PoE:無技術標準與協商機制,供電時相當于將電源適配器的尾線連接到網線上,受電端相當于把設備的電源接口與網口合并。各廠商根據自己的特定產品進行定義。
問題2:標準PoE和TP-LINK Passive PoE供電需要用到哪些線芯?
標準PoE供電方式有兩種:Alternative A和Alternative B,供電設備只能支持一種,受電設備兩種都需要支持。
Alternative A使用網線的1、2、3、6線芯供電;(TP-LINK大部分交換機產品采用的供電方式)
Alternative B使用網線的4、5、7、8線芯供電。
問題3:標準PoE和TP-LINK Passive PoE供電的網線可以用4芯網線還是必須為8芯網線?
百兆PoE交換機:
Alternative A:網線只要1、2、3、6線芯連通即可;
Alternative B:必須要8芯網線,并且保證8芯全部連通。
千兆PoE交換機:
受限于數據傳輸的需要,無論是Alternative A還是Alternative B都需要8芯網線全部連通。
問題4:標準PoE供電電壓、電流是多少?

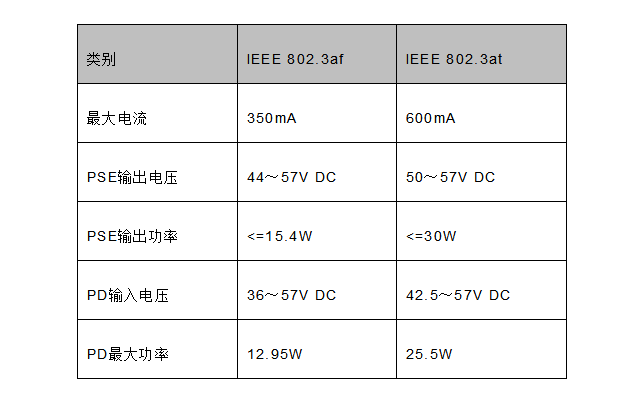

標準PoE供電設備,供電電壓是協議規定的,IEEE802.3af和IEEE 802.3at略有不同,但是不影響實際使用。
IEEE 802.3af:協議定義電壓范圍44-57V。
IEEE 802.3at:協議定義電壓范圍50-57V。
電流根據PD實際的需求來提供,只要總功率不超過標準定義以及交換機的最大輸出功率即可。
問題5:標準PoE供電,線損如何計算?
不同質量的網線,帶不同功率的設備,線損是不一樣的。計算公式:
不同網線的電阻不一樣,如果是標準網線可以通過網線上的AWG參數對照AWG線徑對照表,大致得出網線的電阻。AWG越小,線阻也越小。下表是24AWG優質網線的線損參數。
問題6:如何評估PoE交換機的功率能否滿足受電設備需求?
PoE交換機總功耗>受電設備最大功耗*受電設備數量+總的線損
注意:部分受電設備在一些特殊的工作狀態下,可能會出現瞬時的高功率(比如IPC在日夜模式切換的瞬間、某些設備啟動時),所以在選購PoE交換機時,一定要對PoE交換機的總功率存有冗余,預留一定的空間。
問題7:PoE最大傳輸距離是多少?標準的PoE最大傳輸距離是100m。
但100m距離的主要原因(瓶頸)是:以太網通訊的最大傳輸距離是100米,PoE供電的距離事實上可以支持到200m以上(實驗室測試PoE供電200米沒有問題,供電損耗很小)。
因此,如果需要更遠距離的供電:
1)如網線質量足夠好,只要網絡可以正常通訊,通常供電不會有問題,比如實際質量有保障的網線,150米左右不會有問題;
2)如果使用管理型PoE交換機,可將端口強制為10Mbps模式,通??梢怨╇?/span>200米左右;
3)部分非網管PoE交換機支持超長距離供電模式,實際上也是通過降低端口速率的方式實現。
